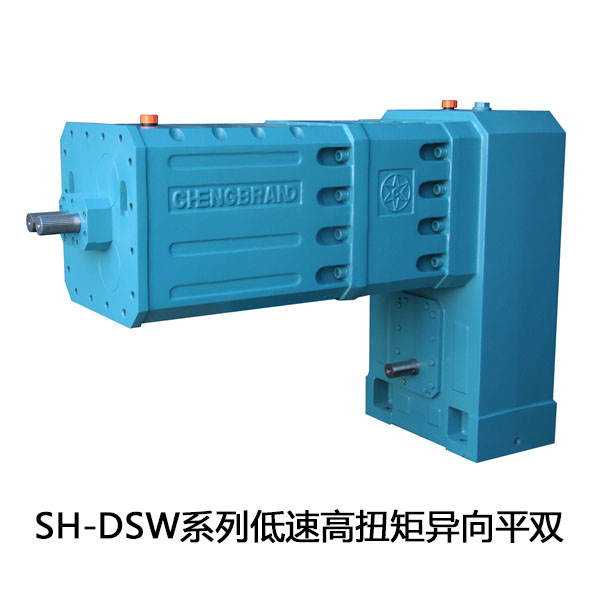

SH-DSW系列低速高扭矩異向平雙

2022-09-30 09:56:51

產品介紹 概述： SH-DSW系列齒輪箱是借鑒德國同行的先進設計理念和方法，專為異向平行雙螺桿擠出機配套設計的硬齒面齒輪傳動裝置。由于采用了功率分流技術，從而使齒輪承載能力大幅提高，真正實現了齒輪箱的高精度、高強度,推薦作為歐美進口齒輪箱的替代產品。 該系列產品外形新穎美觀、結構緊湊合理、噪音指標低、承載能力強、傳動效率高，可以滿足長期的無故障運行，滲漏油可能性極小，主要零部件壽命大于50000小時。 箱體： 箱體結構在設計時兼顧了吸收噪音的功能，材質采用高品質的鑄鐵，并進行充分的時效處理，應用先進的加工工藝，從而保證了箱體的高精度以及精度的可保持性。 齒輪： 齒輪材料選用高品質的合金鋼20Cr2Ni4、20CrNi2MoA，滲碳淬火后精密磨齒，精度5級以上（GB/T10095-2001），齒面硬度達HRC58-62,并進行齒廓和螺旋線修形，保證齒輪在負載狀態下的完美嚙合，以實現低噪音和高效率。 軸承： 軸承一般選用全球知名品牌， 如SKF、FAG、TWB、NSK 、ZWZ、HRB等。 密封件: 密封件一般選用進口品牌， 如SOG、SIMIRIT等。 外形尺寸 型號 箱體尺寸/Housing AA A B H H1 H2 E TL A1 m1 m2 m3 C n-d1 n-d2 SH-DSW60 60 520 320 1054 225 230 510 1759 460 260 360 549 40 4-φ26 3-M20 SH-DSW61 61 SH-DSW73 73 675 410 1300 280 300 650 2315 625 345 460 615 50 4-φ33 3-M24 SH-DSW77 77 SH-DSW92 92.5 760 460 1420 315 340 750 2620 700 380 540 720 50 4-φ33 3-M24 SH-DSW110 110 820 540 1530 360 380 820 2900 750 420 620 900 65 4-φ46 3-M30 SH-DSW130 130 900 600 1600 400 420 880 3260 800 480 700 1100 65 4-φ46 3-M30 型號 輸入軸尺寸 輸出端尺寸 重量 kg d l G1 D L ZA ZB SH-DSW60 45m6 85 190 DIN5480-N42X2X30X20-9H 70 350 350 1400 SH-DSW61 SH-DSW73 50m6 110 240 DIN5480-N55X2.5X30X20-9H 95 400 400 3200 SH-DSW77 SH-DSW92 65m6 130 260 DIN5480-N65X2.5X30X24-9H 110 450 450 4500 SH-DSW110 75m6 140 280 DIN5480-N75X3X30X24-9H 130 520 520 5800 SH-DSW130 90m6 160 300 DIN5480-N90X3X30X28-9H 150 600 600 7500 功率扭矩 型號 輸入轉速 n1 rpm 額定輸入功率 PN  kw 單軸輸出扭矩 N.m 輸出轉速 n2 rpm 20 30 40 50 60 SH-DSW60 1500 15 22 30 38 45 3580 SH-DSW61 SH-DSW73 27 40 54 67 80 6400 SH-DSW77 SH-DSW92 50 75 101 126 151 12000 SH-DSW110 83 125 167 208 250 19900 SH-DSW130 130 195 260 324 390 31000
